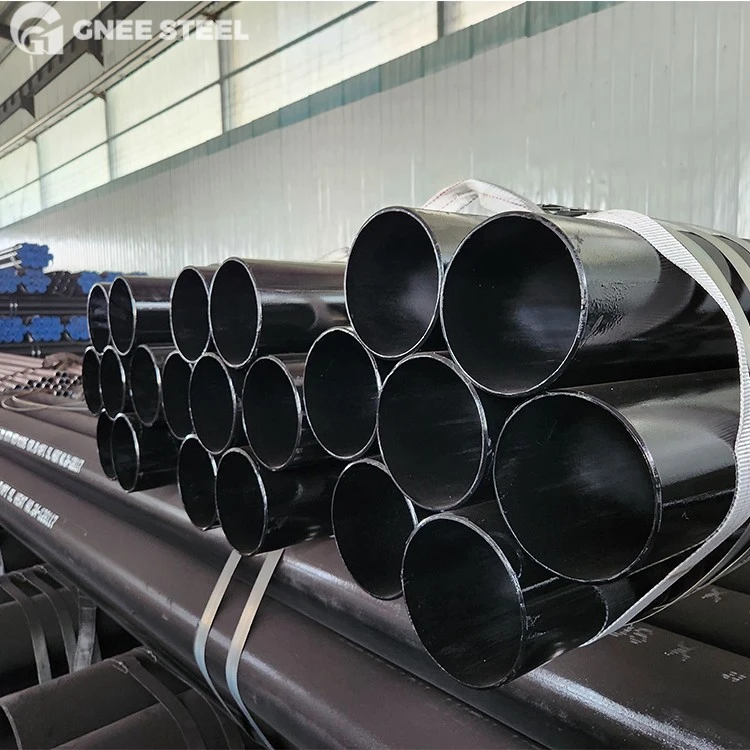

API 5L X60QS PSL2 ท่อไร้รอยต่อ
API 5L X60QS PSL2 ท่อไร้รอยต่อ เป็นท่อเหล็กไร้ตะเข็บที่มีความแข็งแรงสูง-และทนต่อการกัดกร่อน- ได้รับการออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมการทำงานที่รุนแรง ซึ่งใช้กันอย่างแพร่หลายในระบบการขนส่งของแหล่งน้ำมันและก๊าซที่มีฤทธิ์เปรี้ยว (ประกอบด้วย H₂S-)
【 API 5L X60QS PSL2 ท่อไร้ตะเข็บ 】 ทนแรงดันสูงและการกัดกร่อน-! การขนส่งน้ำมันและก๊าซ/สารเคมีพิเศษ คุณสมบัติครบถ้วนสามารถปรับแต่งได้คลิกเพื่อรับใบเสนอราคาสุดพิเศษ!
ความหมายตัวอักษรต่อท้าย: X60QS ย่อมาจากอะไร?
X: ย่อมาจาก "Line Pipe" ซึ่งเป็นชื่อทั่วไปสำหรับท่อเหล็กภายใต้มาตรฐาน API
60: ระบุความแรงของผลผลิตขั้นต่ำของ 60 ksiประมาณ415 เมกะปาสคาล).
Q: ในระบบ API 5L "Q" หมายถึงการปฏิบัติตาม ข้อกำหนดเพิ่มเติม PSL2 มักเกี่ยวข้องกับการควบคุมคุณภาพและการบำบัดความร้อนที่ได้รับการปรับปรุง (การดับและนิรภัยในบางบริบท)
S: หมายถึงโดยเฉพาะเจาะจงถึง ความต้านทานต่อบริการเปรี้ยว หมายถึง วัสดุนี้เหมาะสำหรับสภาพแวดล้อมที่มี H₂S โดยมีความต้านทานต่อการแตกร้าวจากความเครียดซัลไฟด์ (SSC) และการแตกร้าวที่เกิดจากไฮโดรเจน- (HIC)
PSL2: ข้อมูลจำเพาะของผลิตภัณฑ์ระดับ 2 ซึ่งกำหนดข้อกำหนดที่เข้มงวดมากขึ้นเกี่ยวกับองค์ประกอบทางเคมี คุณสมบัติทางกล และการทดสอบแบบไม่ทำลาย- เมื่อเปรียบเทียบกับ PSL1 โดยเฉพาะอย่างยิ่งสำหรับการใช้งานที่มีความเสี่ยงสูง-
ข้อมูลจำเพาะของท่อไร้รอยต่อ API 5L X60QS PSL2
| รายการ | พารามิเตอร์ |
|---|---|
| มาตรฐาน | API SPEC 5L (ฉบับที่ 46) |
| ระดับ | X60QS |
| ระดับข้อมูลจำเพาะของผลิตภัณฑ์ | PSL2 |
| ประเภทท่อ | ไร้รอยต่อ |
| ภาคผนวกที่ใช้บังคับ | API 5L ภาคผนวก H (ข้อกำหนดเพิ่มเติมสำหรับบริการเปรี้ยว) |
| มาตรฐานการรับรอง | NACE MR0175 / ISO 15156 (ความต้านทานต่อการแตกร้าวจากความเครียดซัลไฟด์) |
API 5L X60QS PSL2 Line Pipes สำหรับข้อกำหนดด้านความแข็งแรงทางกลของน้ำมันและก๊าซ
| คุณสมบัติ | ความต้องการ | มาตรฐานการทดสอบ |
|---|---|---|
| ความแข็งแรงของผลผลิต (YS) | มากกว่าหรือเท่ากับ 415 เมกะปาสคาล | เอพีไอ 5 ลิตร |
| ความต้านแรงดึง (TS) | 520–650 เมกะปาสคาล | เอพีไอ 5 ลิตร |
| การยืดตัว (A) | มากกว่าหรือเท่ากับ 20% | เอพีไอ 5 ลิตร |
| พลังงานกระแทก (KV₂) | มากกว่าหรือเท่ากับ 40 เจ @ -20 องศา | API 5L ภาคผนวก H |
| ความแข็ง (HB) | น้อยกว่าหรือเท่ากับ 220 ฮ | NACE MR0175 (เพื่อป้องกัน SSC) |
ข้อกำหนดองค์ประกอบทางเคมีของท่อเหล็กคาร์บอนไม่มีตะเข็บ API 5L X60QS PSL2
| องค์ประกอบ | เนื้อหาสูงสุด (%) | บทบาทสำคัญ |
|---|---|---|
| คาร์บอน (ซี) | น้อยกว่าหรือเท่ากับ 0.16 | ควบคุมความแข็งแกร่งในขณะที่หลีกเลี่ยงความเปราะบาง |
| แมงกานีส (Mn) | 1.40–1.65 | ช่วยเพิ่มความแข็งแรง ความเหนียว และความสามารถในการเชื่อม |
| ฟอสฟอรัส (P) | น้อยกว่าหรือเท่ากับ 0.020 | องค์ประกอบที่เป็นอันตราย จำกัดอย่างเคร่งครัดเพื่อปรับปรุงความต้านทานการกัดกร่อน |
| ซัลเฟอร์ (S) | น้อยกว่าหรือเท่ากับ 0.003 | จุดควบคุมวิกฤต กำมะถันต่ำช่วยเพิ่มความต้านทานต่อ HIC |
| ซิลิคอน (ศรี) | 0.15–0.45 | สารดีออกซิไดเซอร์ช่วยเพิ่มความบริสุทธิ์ |
| ไนโอเบียม+วานาเดียม+ไทเทเนียม (Nb+V+Ti) | น้อยกว่าหรือเท่ากับ 0.15 | การปรับปรุงเกรน เพิ่มความต้านทานต่อความเปรี้ยวและประสิทธิภาพการเชื่อม |
API 5L X60QS PSL2 ท่อน้ำมันและก๊าซช่วงอุณหภูมิในการทำงาน
| พารามิเตอร์ | ช่วงอุณหภูมิ |
|---|---|
| ช่วงการทำงานปกติ | -10 องศาถึง +150 องศา |
| รับประกันแรงกระแทกต่ออุณหภูมิต่ำ- | มากกว่าหรือเท่ากับ 40 J @ -20 องศา (KV₂) |
| ระยะสั้น-สูงสุดระยะสั้น | น้อยกว่าหรือเท่ากับ 200 องศา (เพื่อหลีกเลี่ยงการทำให้อารมณ์อ่อนลง) |
| ไม่แนะนำสำหรับ | Prolonged exposure >200 องศาหรือ <-30 องศา |
ขนาดที่มีอยู่ของท่อ API 5L X60QS PSL2
| เส้นผ่านศูนย์กลางภายนอก/O.D. (OD) | ช่วงความหนาของผนัง (WT) โดยทั่วไป | การใช้งานทั่วไป |
|---|---|---|
| 21.3 มม. – 114.3 มม | 2.0 มม. – 12.7 มม | ท่อ Downhole, ท่อเครื่องมือวัด, ท่อภายในโรงกลั่น |
| 114.3 มม. – 508 มม | 8.0 มม. – 40.0 มม | ระบบรวบรวมบนบก ท่อส่ง-ทางไกล |
| 508 มม. – 1,067 มม | 12.7 มม. – 150 มม | ท่อส่งก๊าซหลัก ท่อส่งใต้ทะเล โครงการส่งกระแสสูง- |
API 5L X60QS PSL2 การใช้งานท่อเหล็กคาร์บอนที่ให้ผลตอบแทนสูง
ท่อไร้รอยต่อ X60QS PSL2 ใช้เป็นหลักในสภาพแวดล้อมทางอุตสาหกรรมที่มีการกัดกร่อนสูงรวมทั้ง:
ท่อรวบรวมและส่งสัญญาณใน แหล่งก๊าซเปรี้ยว/น้ำมัน (แพลตฟอร์มบนบกและนอกชายฝั่ง)
การจัดการระบบท่อของโรงกลั่นและโรงงานเคมี สื่อที่เป็นกรด (H₂S, CO₂)
ท่อส่งก๊าซธรรมชาติระยะไกล-ที่ผ่าน โซนซัลเฟอร์สูง-
ระบบท่อใต้ทะเล (มีการควบคุมความแข็งสำหรับการให้บริการทางทะเล)
ระบบเชื่อมต่อใน บ่อน้ำลึกพิเศษ- (เป็นท่อเสริม/ปลอกหุ้ม)
API 5L X60QS PSL2 กระบวนการผลิตท่อเหล็กคาร์บอน
ท่อไร้รอยต่อ X60QS PSL2 ผลิตขึ้นผ่านกระบวนการที่มีการควบคุมอย่างแม่นยำ:
การเตรียมวัตถุดิบ: เหล็กแท่งหล่อแบบต่อเนื่องที่มีความบริสุทธิ์สูง- พร้อมการควบคุมองค์ประกอบที่ตกค้างอย่างเข้มงวด
เครื่องทำความร้อนและการเจาะ: ให้ความร้อนถึงอุณหภูมิสูงแล้วเจาะโดยการเอียงจนกลายเป็นเปลือกกลวง
การกลิ้งท่อ: ดำเนินการโดยใช้เครื่องรีดแบบต่อเนื่องหรือเป็นระยะเพื่อให้ได้ความหนาของผนังที่สม่ำเสมอ
การรักษาความร้อน: ทำให้เป็นมาตรฐานหรือดับและปรับสภาพอย่างสมบูรณ์เพื่อปรับแต่งโครงสร้างเกรนและบรรเทาความเครียด
การทดสอบแบบไม่ทำลาย- (NDT): การตรวจสอบอัลตราโซนิก กระแสไหลวน และรังสีเอกซ์- 100% ตามข้อกำหนดบังคับ PSL2
การทดสอบบริการเปรี้ยว: ทำการทดสอบ HIC และ SSC เพื่อให้เป็นไปตามการรับรอง NACE MR0175
การตรวจสอบและการทำเครื่องหมายขั้นสุดท้าย: แต่ละท่อมีหมายเลข ติดฉลาก และบรรจุหีบห่อเพื่อป้องกันความเสียหาย
API 5L X60QS PSL2 ท่อน้ำมันและก๊าซเงื่อนไขการจัดส่ง
สถานะการบำบัดความร้อน: ทำให้เป็นมาตรฐาน (N) หรือดับและนิรภัย (Q)
พื้นผิวเสร็จสิ้น: แบบ-ม้วน (สีดำ) พ่นทราย หรือเคลือบ (เช่น 3PE ป้องกัน-การกัดกร่อน)
สิ้นสุดการเตรียมการ: ปลายธรรมดาหรือปลายเอียง (สำหรับความเข้ากันได้ในการเชื่อม)
บรรจุภัณฑ์: รวมกลุ่มและปลอดภัยเพื่อป้องกันความชื้นและความเสียหายทางกล
เอกสารประกอบ: มาพร้อมกับ MTC (ใบรับรองการทดสอบวัสดุ), การรับรอง NACE, รายงานการทดสอบ HIC/SSC
การทดสอบและตรวจสอบท่อ API 5L
โรงงานไปป์ไลน์ API 5L HIC
คำถามที่พบบ่อย
เหล็ก X60 มีความแข็งแกร่งแค่ไหน?
กำลังรับผลผลิตขั้นต่ำของเหล็ก API 5L X60 คือ 415 MPa (60000 psi) ทำให้เป็นเหล็กท่อส่งกำลังปานกลางถึงสูงที่ใช้กันอย่างแพร่หลายในท่อส่งน้ำมันและก๊าซทางไกล-
ความแตกต่างระหว่าง API 5L X60 และX65?
ความแตกต่างที่สำคัญระหว่าง API 5L X60 และ X65 อยู่ที่ระดับความแข็งแกร่งและสภาพการทำงานที่เกี่ยวข้อง: X60 มีความแข็งแกร่งของผลผลิตขั้นต่ำที่ 415 MPa (60000 psi) ในขณะที่ X65 มีความแข็งแกร่งของผลผลิตขั้นต่ำที่ 450 MPa (65000 psi) X65 มีความแข็งแรงสูงกว่า และเหมาะสำหรับโครงการขนส่งน้ำมันและก๊าซที่มีแรงกดดันสูงกว่าและสภาพทางธรณีวิทยาที่ซับซ้อนมากขึ้น
